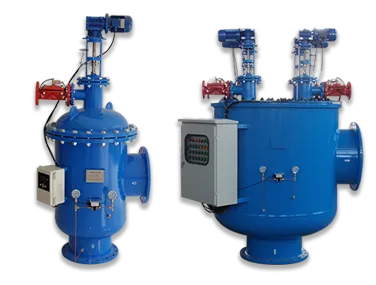

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي

تأتي فئة الفلاتر الشبكية لتنقية المياه بالشفط ذو تنظيف ذاتي بثلاثة أشكال XT عمودية، XM أفقي، XTD - مما يوفر نظام ترشيح شامل لأي تطبيق. يستخدم كل مرشح شفط كهربائي قوي للتنظيف ويمكن تجهيزه تشبك ترشيح، تتراوح من 20 إلى 500 ميكرون، بأقطار مختلفة من 2 إلى 24 بوصة.

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي, XT

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي, XM

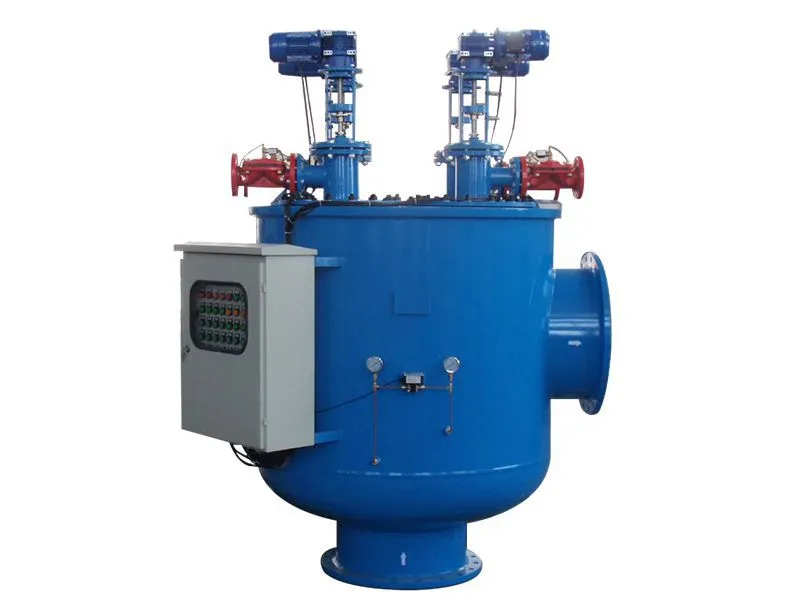

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي, XTD

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي, XMG

مبدأ التنظيف الذاتي للمرشح

يتم اعتراض شوائب الماء من خلال شبك الفلتر الدقيقة للفلتر وتتراكم على السطح الداخلي للشبك، مما يشكل قالب ترشيح يحبس حتى الشوائب الدقيقة. وبهذه الطريقة، يتم تصفية المياه المتسخة ويبدأ مرشح الشبك لتنقية المياه بالشفط ذو تنظيف ذاتي لدورة تنظيف عندما يصل فرق الضغط بين مدخل ومخرج المياه إلى قيمة محددة مسبقاً.

مكون التنظيف مصنوع من الفولاذ المقاوم للصدأ 304، ويتميز بماسح شفط قادر على الدوران والحركة العمودية، بالإضافة إلى منافذ شفط متعددة.
يتميز ماسح الشفط بصمام تفريغ كهربائي مقاس 3 بوصات متصل بداخله. يمكن فتح هذا الصمام أثناء التنظيف، مما يسمح باختلاف الضغط بين ضغط الماء الداخلي والجو الخارجي لخلق قوة شفط قوية. وبالتالي، يتم غسل أي ملوثات من الماسح وطردها من خلال صمام التفريغ.
يعمل تدفق المياه العكسي القوي الذي تم خلقه عند منفذ الشفط على إزالة الملوثات التي يصعب التخلص منها على شبك الفلتر بشكل فعال.
يتم دفع ماسح الشفط هذا بواسطة محرك كهربائي ثنائي الاتجاه، والذي يتم مزامنته مع آلية القضيب اللولبي ليقوم بفرز الحركة الترددية اللولبية، كل ذلك مع الحفاظ على سرعة دوران محددة. تم تجهيز هذه الأداة بمجموعة من منافذ الشفط التي يمكنها تفريغ شبك الفلتر الداخلي بالكامل بشكل فعال.
يتطلب إجراء الغسيل العكسي الكامل عادة من 30 إلى 120 ثانية مع الحفاظ على التدفق ضمن الخط.

التطبيقات

معالجة مياه التبريد:
المعالجة تستفيد من الترشيح لتقليل تراكم الرواسب في المبادلات الحرارية، وبالتالي تعزيز قدرة التبريد لأبراج التبريد، أنظمة تكييف الهواء وأنظمة التيار المستمر DC. إضافة إلى ذلك، يحافظ ترشيح المياه على نظام تعويض المياه في أفضل حالة.
معالجة مصدر المياه:
الإجراء للحصول على مياه سطحية نظيفة من الأنهار، البحيرات، البحار، الخزانات والآبار. يمكن لهذه التقنية إزالة الجسيمات غير المرغوب فيها بما في ذلك الرمل، البكتيريا، الطحالب والمواد العضوية.
ترشيح مياه التداول الصناعية:
تستخدم في المعدات التي تتطلب معايير محددة لجودة المياه، مثل المبردات ومصانع الدرفلة، علاوة على ذلك، ماكينات الصب المستمر، معدات الصقل، المضخات، الصمامات الكهرومغناطيسية والمبادلات الأيونية، الرشاشات والمبردات. يساعد هذا النوع من الترشيح في إزالة الملوثات من المياه، ومنع الانسدادات التي يمكن أن تحدث في الأنابيب والخراطيم والمكونات الأخرى.
الري:
مناسبة للغاية لمصادر المياه ذات التدفق العالي والشوائب، ويمكن استخدامها لأغراض مختلفة، مثل الري الزراعي، ورش الحدائق، وملاعب الجولف، والملاعب الرياضية.
صناعة الورق:
تنقية المياه البيضاء بكفاءة في عملياتها.
صناعة البلاستيك:
ترشيح وتداول مياه التبريد لتحسين عمليات الحقن.
المعالجة بالغشاء، الراتنج والترشيح الفائق.
أنظمة تحلية مياه البحر وأنظمة تنقية الأحياء البحرية مع معالجة مسبقة للترشيح.

منتجاتنا

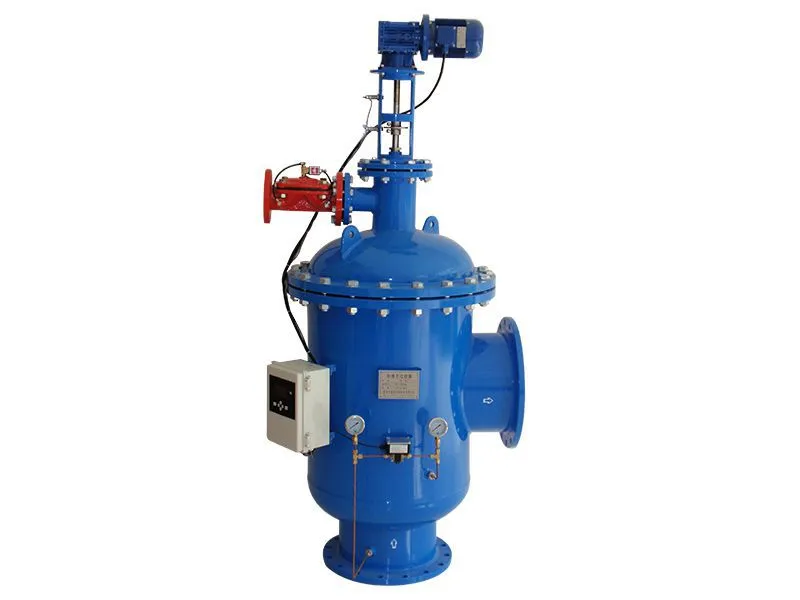

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي، XT

التركيب: التركيب الرأسي
معدل التدفق (مرشح واحد): من 15 إلى 1800 متر مكعب في الساعة (يمكن الحصول على تدفق أكبر عن طريق توصيل وحدات متعددة على التوازي)
الضغط الاسمي: 1.0 ميجا باسكال، 1.6 ميجا باسكال
ضغط التشغيل: من 0.20 إلى 1.2 ميجا باسكال
أقصى درجة حرارة للتشغيل: 60 درجة مئوية
درجة الترشيح: من 50 إلى 800 ميكرون
نمط التحكم: الضغط التفاضلي/التوقيت/يدوي
زمن التنظيف: من 25 إلى 120 ثانية
سرعة آلية التنظيف: من 14 إلى 20 لفة في الدقيقة
طريقة التنظيف: تنظيف الفرشاة الكهربائية
فقدان ضغط التنظيف: من 0.01 إلى 0.08 ميجا باسكال
مصدر الطاقة الكهربائية: 380 فولت AC، 50 هيرتز، ثلاثي الطور رباعي الأسلاك
جهد التحكم: 220 فولت AC، 50 هيرتز
واجهة عرض LCD، تصميم سهل الاستخدام، التشغيل السهل

استفسار

المواصفات الفنية

الموديل	XT-150	XT-200	XT-250	XT-300	XT-350	XT-400	XT-500
وصلة الدخول \ الخروج (mm)	150	200	250	300	350	400	500
أقصى معدل للتدفق (m³/h)	150	300	400	600	900	1200	1800
منطفة الترشيح (cm²)	6500	6500	11500	12500	13500	16500	16500
صمام لتصريف DN (mm)	50	50	80	80	80	80	80
استهلاك المياه لكل دورة (L)	150	150	400	400	400	450	450
قدرة المحرك (kW)	0.55	0.55	0.55	0.55	0.55	0.55	0.55
الوزن التقريبي (kg)	500	500	620	655	720	910	980

دقة التدفق في الجدول 200 ميكرومتر. للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل.

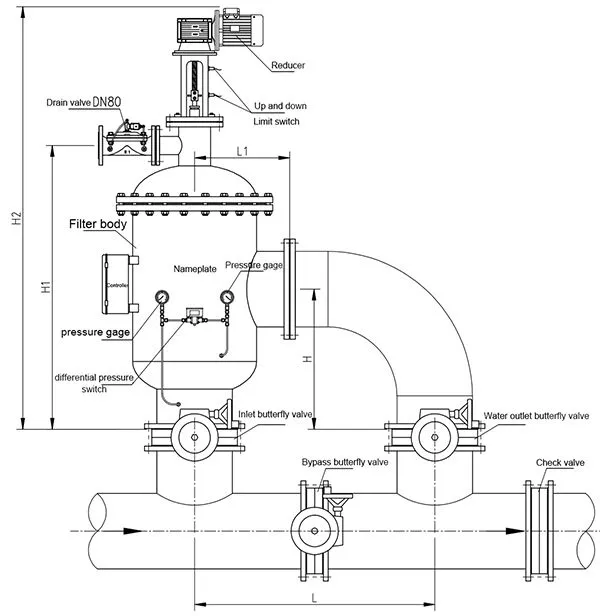

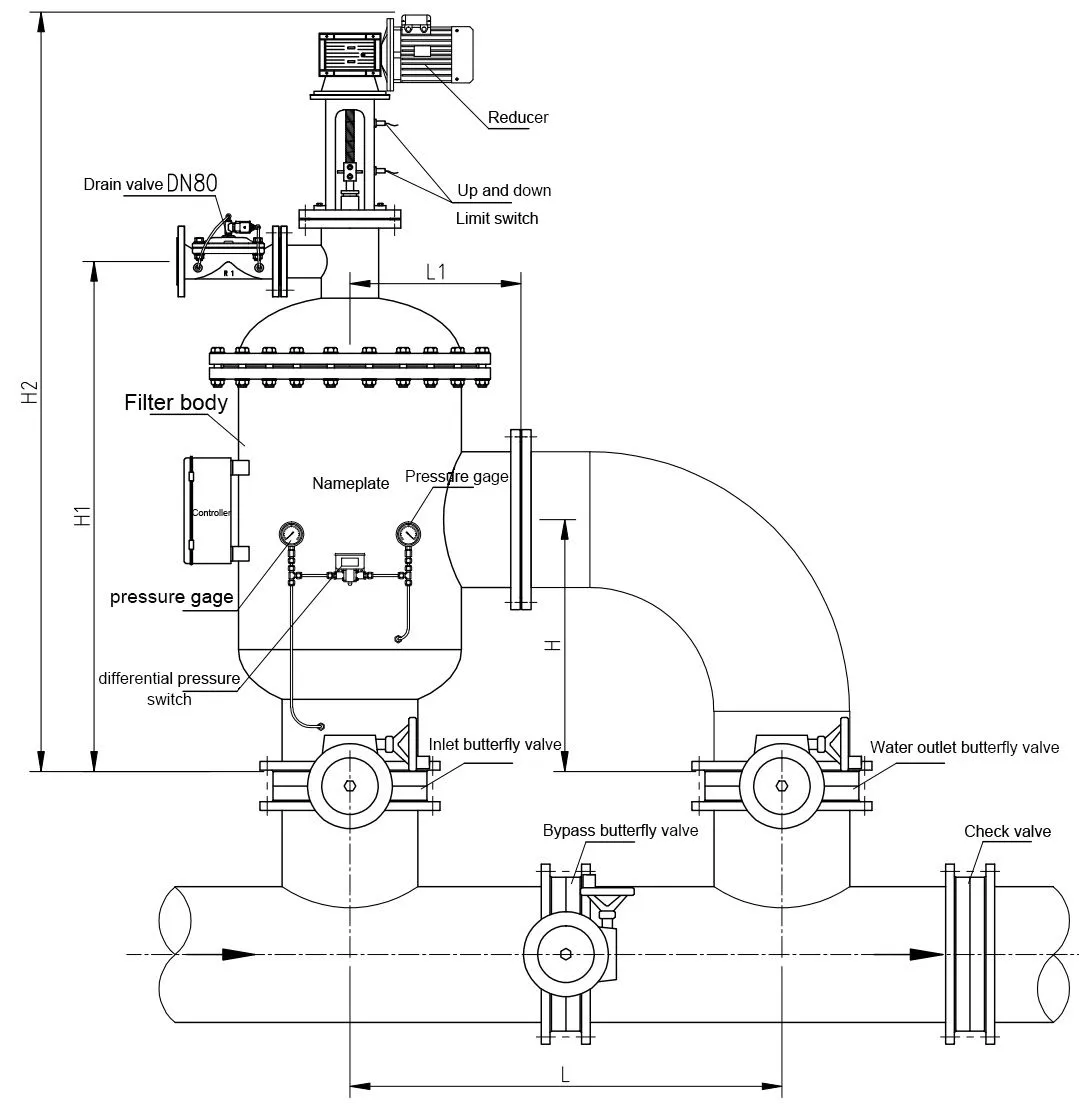

أبعاد التركيب

الموديل	XT-150	XT-200	XT-250	XT-300	XT-350	XT-400	XT-500
H	580	600	720	720	700	800	800
H1	1100	1120	1413	1413	1417	1525	1525
H2	1720	1750	2080	2080	2110	16500	2200
L	880	900	1000	1000	1200	1500	1600
L1	350	350	415	415	475	565	565

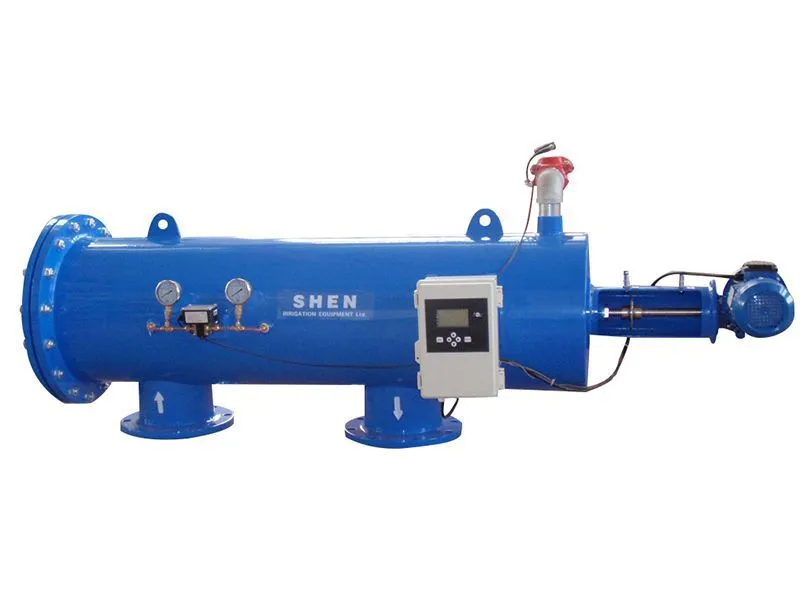

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي، XM

التركيب: التركيب الأفقي
معدل التدفق (مرشح واحد): من 20 إلى 1200 متر مكعب في الساعة (يمكن الحصول على تدفق أكبر عن طريق توصيل وحدات متعددة على التوازي)
الضغط الاسمي: 1.0 ميجا باسكال، 1.6 ميجا باسكال
ضغط التشغيل: من 0.20 إلى 1.2 ميجا باسكال
أقصى درجة حرارة للتشغيل: 60 درجة مئوية
درجة الترشيح: من 50 إلى 800 ميكرون
نمط التحكم: الضغط التفاضلي/التوقيت/يدوي
زمن التنظيف: من 35 إلى 120 ثانية
سرعة آلية التنظيف: من 14 إلى 20 لفة في الدقيقة
طريقة التنظيف: تنظيف بماسحة الشفط
فقدان ضغط التنظيف: من 0.01 إلى 0.08 ميجا باسكال
مصدر الطاقة الكهربائية: 380 فولت AC، 50 هيرتز، ثلاثي الطور رباعي الأسلاك
جهد التحكم: 220 فولت AC، 50 هيرتز
واجهة عرض LCD، تصميم سهل الاستخدام، التشغيل السهل

استفسار

المواصفات الفنية

الموديل	XM-50	XM-80	XM-100	XM-150	XM-200	XM-250	XM-300	XM-350
أقصى معدل للتدفق (m³/h)	100	100	150	200	300	400	600	900
منطفة الترشيح (cm²)	1750	1750	3200	3200	6500	11500	12500	13500
صمام لتصريف DN (mm)	50	50	50	50	50	80	80	80
استهلاك المياه لكل دورة (L)	150	150	150	150	150	400	400	400
قدرة المحرك (kW)	0.55	0.55	0.55	0.55	0.55	0.75	0.55	0.75
الوزن التقريبي (kg)	120	130	180	210	480	710	780	830

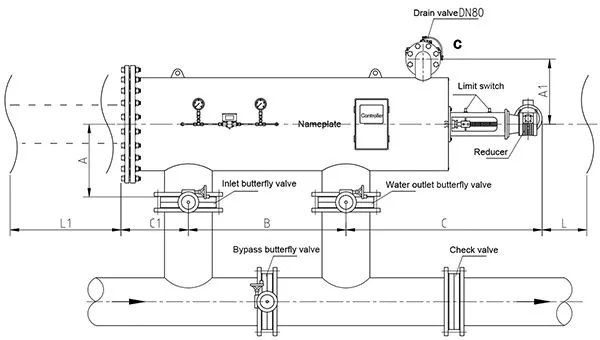

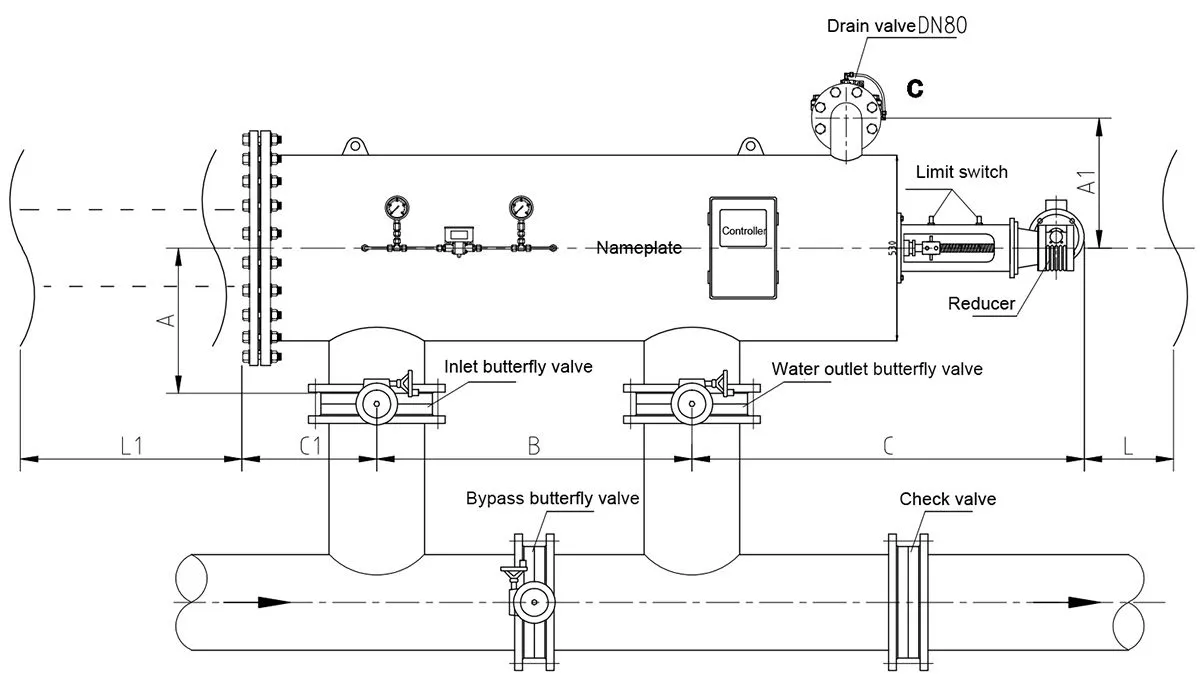

أبعاد التركيب

الموديل	XM-50	XM-80	XM-100	XM-150	XM-200	XM-250	XM-300	XM-350
A	260	260	260	345	345	415	415	470
A1	230	230	260	345	345	372	372	400
B	360	360	620	700	700	900	900	950
C	830	830	800	1050	1100	1120	1070	1150
C1	300	300	250	350	300	385	345	510
L	500	500	800	900	900	1200	1200	1200
L1	400	400	400	450	450	500	500	500

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي، XTD

التركيب: التركيب الرأسي
معدل التدفق (مرشح واحد): من 1200 إلى 3500 متر مكعب في الساعة (يمكن الحصول على تدفق أكبر عن طريق توصيل وحدات متعددة على التوازي)
الضغط الاسمي: 1.0 ميجا باسكال
ضغط التشغيل: من 0.20 إلى 0.60 ميجا باسكال
أقصى درجة حرارة للتشغيل: 60 درجة مئوية
درجة الترشيح: من 50 إلى 800 ميكرون
نمط التحكم: الضغط التفاضلي/التوقيت/يدوي
زمن التنظيف: من 35 إلى 500 ثانية
سرعة آلية التنظيف: من 14 إلى 20 لفة في الدقيقة
طريقة التنظيف: تنظيف بماسحة الشفط
فقدان ضغط التنظيف: من 0.01 إلى 0.08 ميجا باسكال
مصدر الطاقة الكهربائية: 380 فولت AC، 50 هيرتز، ثلاثي الطور رباعي الأسلاك
جهد التحكم: 220 فولت AC، 50 هيرتز
واجهة عرض LCD، تصميم سهل الاستخدام، التشغيل السهل

استفسار

المواصفات الفنية

الموديل	XTD-500	XTD-600	XTD-700
وصلة الدخول \ الخروج (mm)	500	600	700
أقصى معدل للتدفق (m³/h)	2000	3000	4000
منطفة الترشيح (cm²)	13500X4	13500X4	13500X4
صمام لتصريف DN (mm)	80-4	80-4	80-4
استهلاك المياه لكل دورة (L)	400-4	400-4	400-4
قدرة المحرك (kW)	0.75-4	0.75-4	0.75-4
الوزن التقريبي (kg)	1300	1400	1500

دقة التدفق في الجدول 300 ميكرومتر. للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل.

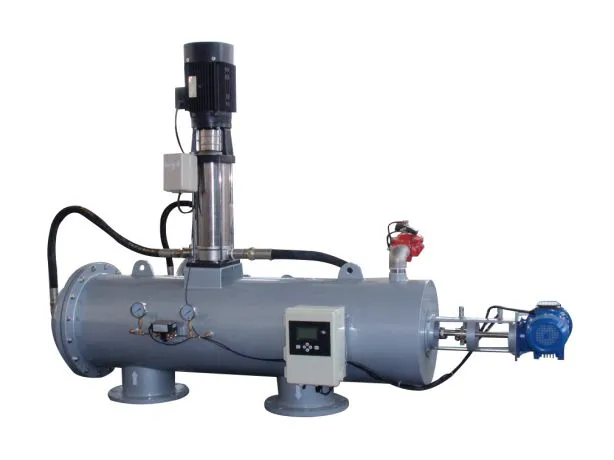

فلتر شبكي لتنقية المياه بالشفط ذو تنظيف ذاتي، XMG (تنظيف بضغط عالي)

التركيب: التركيب الأفقي
معدل التدفق (مرشح واحد): من 20 إلى 1200 متر مكعب في الساعة (يمكن الحصول على تدفق أكبر عن طريق توصيل وحدات متعددة على التوازي)
الضغط الاسمي: 1.0 ميجا باسكال
ضغط التشغيل: من 0.20 إلى 0.60 ميجا باسكال
أقصى درجة حرارة للتشغيل: 60 درجة مئوية
درجة الترشيح: من 20 إلى 500 ميكرون
نمط التحكم: الضغط التفاضلي/التوقيت/يدوي
زمن التنظيف: من 35 إلى 120 ثانية
سرعة آلية التنظيف: من 14 إلى 20 لفة في الدقيقة
طريقة التنظيف: تنظيف بماسحة الشفط مع الشطف بماء ذو ضغط عالي
فقدان ضغط التنظيف: من 0.01 إلى 0.08 ميجا باسكال
مصدر الطاقة الكهربائية: 380 فولت AC، 50 هيرتز، ثلاثي الطور رباعي الأسلاك
جهد التحكم: 220 فولت AC، 50 هيرتز
واجهة عرض LCD، تصميم سهل الاستخدام، التشغيل السهل

استفسار

المواصفات الفنية

الموديل	XMG-150	XM-200	XMG-250	XMG-300	XMG-350	XMG-400
وصلة الدخول \ الخروج (mm)	150	200	250	300	350	400
أقصى معدل للتدفق (m³/h)	200	300	400	600	900	1200
منطفة الترشيح (cm²)	6500	6500	11500	13500	13500	16500
صمام لتصريف الكهربائي DN (mm)	50	50	80	80	80	80
استهلاك المياه لكل دورة (L)	150	150	400	400	400	450
قدرة المحرك (kW)	0.55	0.55	0.75	0.55	0.75	0.75
قدرة مضخة التنظيف المساعدة (kW)	2.2	2.2	2.2	2.2	3.0	3.0
الوزن التقريبي (kg)	500	550	610	680	700	760

نظام التحكم

نظام التحكم PLC أحادية الشريحة الصناعي لتجربة التحكم الآلي مع واجهة استخدام باللغة الصينية أو الإنجليزية.
نطاق من خيارات التحكم للتنظيف الذاتي للفلتر الآلي، بما في ذلك فرق الضغط وضبط الزمن. تتوفر عمليات التنظيف اليدوية والقسرية.
ضبط زمن التصفية والتنظيف في الموقع مباشرة.
يوفر هذا المرشح نطاق من المخرجات للتشغيل، التنظيف، إشارات الأعطال، بالإضافة إلى واجهة اتصال 485.

مرشح شبكي مع ماسحة شفط ذو تنظيف ذاتي كهربائي

مادة غلاف الفلتر: فولاذ كربوني مغطى بمسحوق راتنجات الايبوكسي، فولاذ مقاوم للصدأ، الفولاذ المزدوج.
مادة الفلتر الشبكي: فولاذ مقاوم للصدأ، الفولاذ المزدوج
جهاز التنظيف الذاتي: فولاذ مقاوم للصدأ، الفولاذ المزدوج
صمام التصريف السريع: الحديد الزهر
حلقة منع التسرب: مطاط النتريل والمطاط السيليكوني.
صندوق التحكم: PVC

لقد برهنت شركة Yixing Xuyang Environmental Technology Co., Ltd. على خبرتها في مجال إنتاج أنظمة معالجة المياه، واكتسبت ربع قرن من الخبرة في المنطقة.
مع تزايد التلوث البيئ، شهدنا ارتفاع سريع في الطلب على أنظمة معالجة مياه الصرف الصحي ذات الكفاءة. على الرغم من ذلك، لا تزال هناك مخاوف بشأن التطور غير المتوازن في مجال معالجة المياه والتلوث الثانوي للمياه بعد معالجة مياه الصرف الصحي. في محاولة للسعي، والمساعدة في مسئلة معالجة المياه، ولدت شركة Xuyang بشغف متحمس لمساعدة في لإنجاز هذه المهمة.
