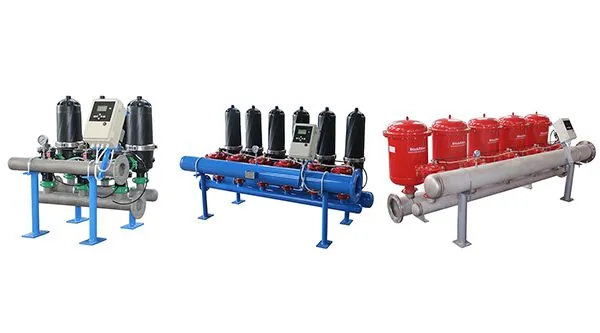

فلتر القرص ذو التنظيف الذاتي

فلتر القرص ذو التنظيف الذاتيSelf-Cleaning Disc Filter

المرشح القرصي للتنظيف الذاتي هو نظام ترشيح للسائل فعال يتألف من عدة طبقات من أقراص المرشح. باستخدام الضغط من داخل المرشح، تمر السوائل عبر الأقراص وتفصل الجسيمات الصلبة والشوائب الأخرى. توفر عملية التنقية هذه سائل نظيف يمكنه الحفاظ على التشغيل طويل الأمد والمستمر. بفضل البرنامج، يتم تنظيف عناصر المرشح آلياً، مع شطف أو اهتزاز عكسي لإزالة الشوائب المتراكمة. هناك فوائد متعددة للفلتر المرقق ذاتي التنظيف، مثل الدقة العالية وسهولة الصيانة، فضلاً عن درجة عالية من التشغيل الآلي.

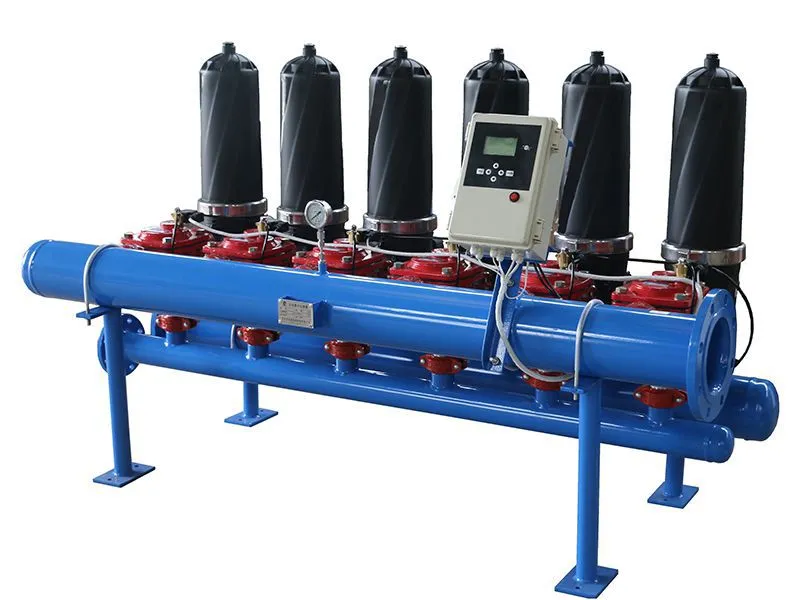

فلتر القرص ذو التنظيف الذاتي 2 بوصة

فلتر القرص ذو التنظيف الذاتي 2 بوصة
فلتر القرص ذو التنظيف الذاتي 3 بوصات

فلتر القرص ذو التنظيف الذاتي 3 بوصات
4'' فلتر القرص ذو التنظيف الذاتي

فلتر القرص ذو التنظيف الذاتي 4 بوصات
10'' فلتر القرص ذو التنظيف الذاتي

فلتر القرص ذو التنظيف الذاتي 10 بوصات
الخصائص

  • الترشيح الدقيق

    لأولئك الذين يسعون إلى تنقية مصادرهم الخاصة للمياه، تتوفر أقراص ترشيح بمستويات متفاوتة من الدقة. تشتمل الخيارات على أقراص بدقة 50، 100، 200، 400 ميكرومتر، مما يوفر دقة ترشيح تزيد عن 85%.

  • الغسيل العكسي الشامل والفعال

    بفضل تأثير النفث المركزي الذي تمت إضافته أثناء الغسيل العكسي، يتم فتح مسام الفلتر بالكامل وتحسين تأثير التنظيف بحيث يتعدى ما يمكن أن توفره الفلاتر الأخرى. يتم الغسيل العكسي ضمن عملية سريعة، تستغرق من 10 إلى 30 ثانية فقط لكل وحدة ترشيح.

  • معالجة ذات نمط آلي كامل لتوفير مياه شرب مستمرة

    يستخدم نظام الترشيح مؤقتات زمنية محددة والتحكم في الضغط التفاضلي لبدء دورات الغسيل العكسي. وبالتالي، يمكن لمكونات ومحطات عمل الترشيح المستقلة أن تدور خلال حالات العمل والغسيل العكسي بالتتابع، مما يؤدي إلى تصريف مياه المستمر ومنخفض الضغط. تضمن طريقة التشغيل هذه الترشيح الفعال والغسيل العكسي بدون التأثر عن مدة استخدامه.

  • تصميم الوحدة

    يمكن للمستخدمين اختيار الكمية المطلوبة من وحدات التصفية لتلبية احتياجاتهم. يوفر ذلك المرونة وإمكانية التبادل والقدرة على التكيف مع ورشة العمل المحلية، مما يؤدي إلى شغل مساحة أرضية أقل إذا لزم الأمر.
  • يتطلب هذا المنتج حد أدنى من الصيانة، مما يستلزم عدم وجود معدات متخصصة للمراقبة وأنخفاض بعض المكونات القابلة للإزالة.

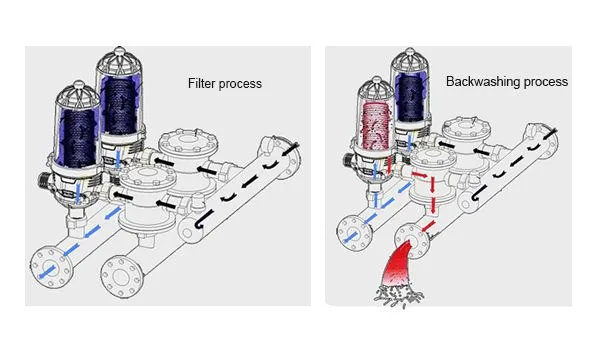

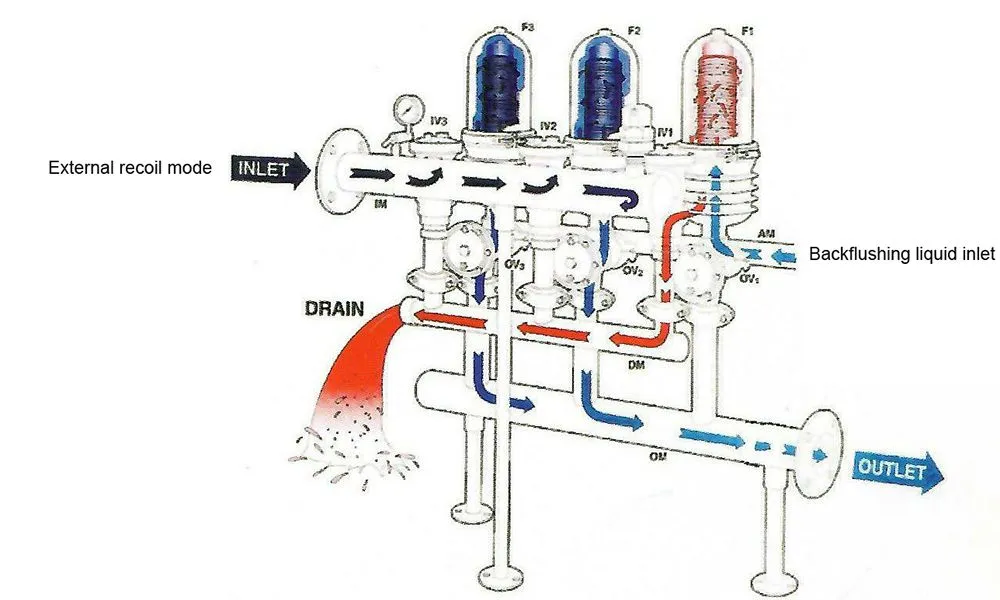

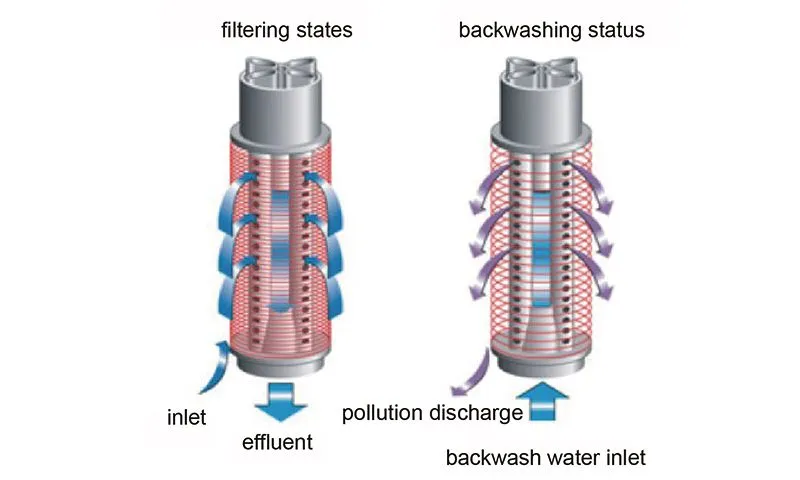

مبدأ الغسيل العكسي

عندما يصل فرق الضغط إلى القيمة المحددة مسبقاً أو تجاوز فترة محددة مسبقاً، تبدأ مرحلة الغسيل العكسي تلقائياً. لعكس تدفق المياه، يتم التحكم في الصمام وسوف تفتح المجموعات الأربع للفوهات، مما يؤدي إلى تنشيط المكبس أثناء تحركه لأعلى لكسر ضغط التصفيح وفتح الجزء العلوي.
علاوة على ذلك، يتم رش مياه الغسيل العكسي بشكل مكثف، مع تدوير التصفيح بطريقة متساوية، بينما يرش الماء سطحها ويطرد الجزيئات العالقة عليه. بمجرد الانتهاء من الغسيل العكسي، ستعود العملية بعد ذلك إلى مرحلة الترشيح.

  • مبدأ الغسيل العكسي
  • مبدأ الغسيل العكسي
  • مبدأ الغسيل العكسي
  • فلتر القرص ذو التنظيف الذاتي 2 بوصة
  • فلتر القرص ذو التنظيف الذاتي 3 بوصات
  • فلتر القرص ذو التنظيف الذاتي 4 بوصات
  • فلتر القرص ذو التنظيف الذاتي 10 بوصات

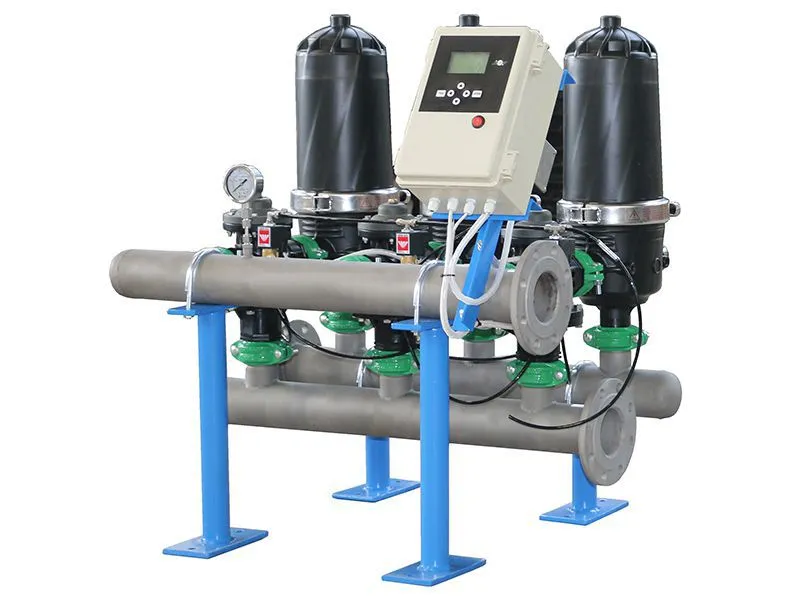

فلتر القرص ذو التنظيف الذاتي 2 بوصة
فلتر القرص ذو التنظيف الذاتي 2 بوصة
  • حجم فتحة الدخول\الخروج: 2 بوصة
  • التوصيل: وصلات مخددة
  • مادة غلاف الفلتر: البولي الأميد المعزز\الفولاذ الكربوني\الستانلس ستيل
  • مادة القرص: البولي بروبلين (PP)
  • مساحة الترشيح: 900 سم مربع
  • درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
  • ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
  • ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
  • دورة الغسيل العكسي: من 10 إلى 40 ثانية
  • استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
  • درجة حرارة المياه: من 5 إلى 50 درجة مئوية
استفسار
المواصفات الفنية
  جودة المياه الجيدة جودة المياه العامة جودة المياه الضعيفة جودة المياه الضعيفة جداً قطر أنبوب الدخول\الخروج
درجة الترشيح (μm) 200 100 50 200 100 50 200 100 50 200 100 50 الأبعاد الكلية
نمط الترشيح معدل التدفق (m³/h)
PY2-2 50 40 42 38 30 22 27 20 14 16 12 8 DN80
PY2-3 75 60 42 57 45 33 40 30 22 24 19 13 DN80
PY2-4 100 80 56 76 60 44 54 40 30 32 26 18 DN100
PY2-5 125 100 60 95 75 55 67 50 37 40 32 22 DN150

يوصى باختيار التدفق وفقاً لجودة المياه الضعيفة في الجدول. للمعلمات التقنية الأخرى، للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل.

فلتر القرص ذو التنظيف الذاتي 3 بوصات
فلتر القرص ذو التنظيف الذاتي 3 بوصات
  • حجم فتحة الدخول\الخروج: 3 بوصات
  • التوصيل: وصلات مخددة
  • مادة غلاف الفلتر: البولي الأميد المعزز\الفولاذ الكربوني\الستانلس ستيل
  • مادة القرص: البولي بروبلين (PP)
  • مساحة الترشيح: 1430 سم مربع
  • درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
  • ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
  • ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
  • دورة الغسيل العكسي: من 10 إلى 40 ثانية
  • استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
  • درجة حرارة المياه: من 5 إلى 60 درجة مئوية
استفسار
المواصفات الفنية
  جودة المياه الجيدة جودة المياه العامة جودة المياه الضعيفة جودة المياه الضعيفة جداً قطر أنبوب الدخول\الخروج
درجة الترشيح (μm) 200 100 50 200 100 50 200 100 50 200 100 50 الأبعاد الكلية
نمط الترشيح معدل التدفق (m³/h)
PY3-3 ≤111 ≤90 ≤60 ≤84 ≤66 ≤48 ≤60 ≤45 ≤33 ≤36 ≤28 ≤19 DN150
PY3-4 148 120 80 112 88 64 80 60 44 48 37 26 DN150
PY3-5 185 150 100 140 110 80 100 75 55 60 47 32 DN150
PY3-6 222 180 120 168 132 96 120 90 66 75 56 39 DN150/ DN200
PY3-7 259 210 140 196 154 112 140 105 77 84 66 45 DN150/ DN200
PY3-8 296 240 160 224 176 128 160 120 88 96 75 52 DN150/ DN200
PY3-9 333 270 180 252 198 144 180 135 99 108 85 58 DN200
PY3-10 370 300 200 280 210 160 200 150 110 120 94 65 DN200

يوصى باختيار التدفق وفقاً لجودة المياه الضعيفة في الجدول. للمعلمات التقنية الأخرى، للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل.

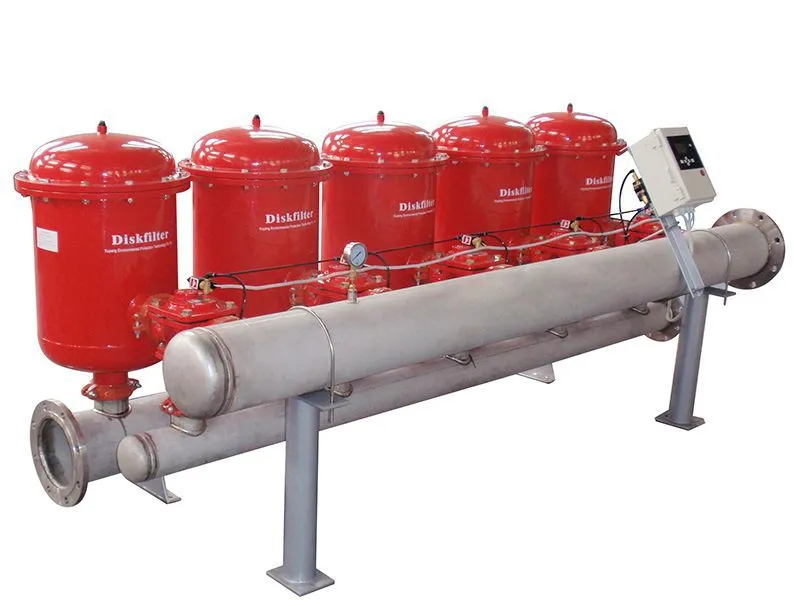

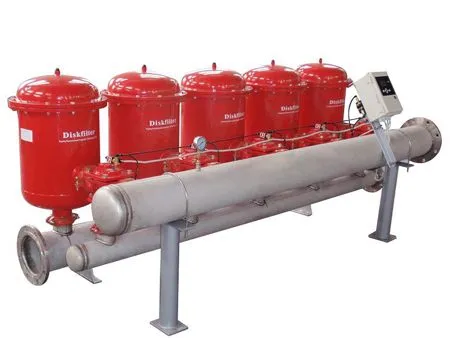

فلتر القرص ذو التنظيف الذاتي 4 بوصات
فلتر القرص ذو التنظيف الذاتي 4 بوصات
  • حجم فتحة الدخول\الخروج: 4 بوصات
  • التوصيل: وصلات مخددة
  • مادة غلاف الفلتر: الفولاذ الكربوني\الستانلس ستيل
  • مساحة الترشيح: 4250 سم مربع
  • درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
  • ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
  • ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
  • دورة الغسيل العكسي: من 10 إلى 40 ثانية
  • استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
  • درجة حرارة المياه: من 5 إلى 60 درجة مئوية
استفسار
المواصفات الفنية
  جودة المياه الجيدة جودة المياه العامة جودة المياه الضعيفة جودة المياه الضعيفة جداً قطر أنبوب الدخول\الخروج
درجة الترشيح (μm) 200 100 50 200 100 50 200 100 50 200 100 50 الأبعاد الكلية
نمط الترشيح معدل التدفق (m³/h)
PY4-4 420 360 240 300 240 180 240 180 130 144 108 72 DN200/DN250
PY4-5 525 450 300 375 300 225 300 225 165 180 135 90 DN200/DN250
PY4-6 630 540 360 450 360 270 360 270 195 215 160 108 DN250/ DN300
PY4-7 730 630 420 520 420 310 420 310 230 250 185 126 DN250/ DN350
PY4-8 840 720 480 600 480 360 480 360 260 285 215 144 DN300/ DN400

يوصى باختيار التدفق وفقاً لجودة المياه الضعيفة في الجدول. للمعلمات التقنية الأخرى، للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل.

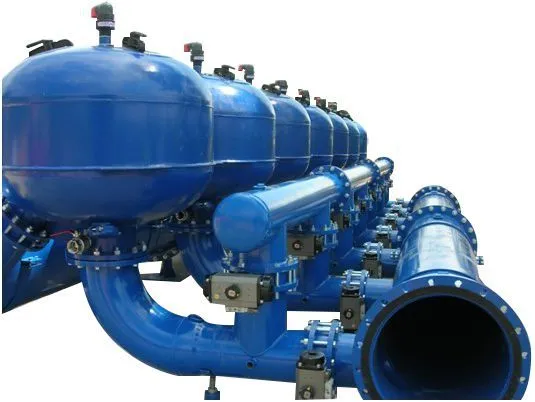

فلتر القرص ذو التنظيف الذاتي 10 بوصات
فلتر القرص ذو التنظيف الذاتي 10 بوصات
  • حجم فتحة الدخول\الخروج: 10 بوصات
  • التوصيل: فلنجة
  • مادة غلاف الفلتر: الفولاذ الكربوني\الستانلس ستيل
  • مساحة الترشيح: 25700 سم مربع
  • درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
  • ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
  • ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
  • دورة الغسيل العكسي: من 10 إلى 60 ثانية
  • استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
  • درجة حرارة المياه: من 5 إلى 60 درجة مئوية
استفسار
المواصفات الفنية
  جودة المياه الجيدة جودة المياه العامة جودة المياه الضعيفة جودة المياه الضعيفة جداً قطر أنبوب الدخول\الخروج
درجة الترشيح (μm) 200 100 50 200 100 50 200 100 50 200 100 50 الأبعاد الكلية
نمط الترشيح معدل التدفق (m³/h)
PY10-4 2520 2150 1440 1800 1440 1080 1440 1080 790 860 640 430 DN400/DN500
PY10-5 3150 2700 1800 2250 1800 1350 1800 1350 990 1080 810 540 DN500/DN600
PY10-6 3780 3240 2160 2700 2160 1620 2160 1620 1180 1290 970 640 DN600/DN700
PY10-7 4400 3780 2520 3150 2520 1890 2520 1890 1380 1510 1130 750 DN600/DN700
PY10-8 5040 4300 2880 3600 2880 2160 2880 2160 1580 1720 1290 860 DN700/DN1000

يوصى باختيار التدفق وفقاً لجودة المياه الضعيفة في الجدول. للمعلمات التقنية الأخرى، للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل. توفر شركة Xuyang أيضاً خيارات وحدات الترشيح القرصية 12 بوصة، 8 بوصات و6 بوصات، يحق للشركة تعديل الموديل والبارامترات دون إشعار.

المكونات
  • مادة غلاف الفلتر القرصي: البلاستيك المقوى، فولاذ كربوني مغطى بمسحوق راتنجات الايبوكسي، فولاذ مقاوم للصدأ
  • شبكة الأنابيب: فولاذ كربوني مغطى بمسحوق راتنجات الايبوكسي، فولاذ مقاوم للصدأ
  • جهاز التنظيف الذاتي: فولاذ مقاوم للصدأ
  • صمام الغسيل العكسي الثلاثي: البلاستيك المقوى، الحديد الزهر
  • حلقة منع التسرب: مطاط النتريل والمطاط السيليكوني.
  • صندوق التحكم: PVC
فلتر شبكي مع فرشة ذو تنظيف ذاتي الآلي الكهربائي
  • يجب ترتيب الإعداد بطريقة تسمح بصيانة الجهاز وإصلاحه دون إيقاف التشغيل. يتم تحقيق ذلك في العادة من خلال استخدام نظام التحويل.
  • يمكن أن يكون موضع التركيب أفقي أو رأسي وفقاً لاحتياجاتك الخاصة. تحتاج إلى التأكد من أن خط الأنابيب الخاص بك متصل بالمعدات بعد تدفق المياه للإعداد الرأسي، يجب أن يشير المدخل إلى الأعلى، وفي حالة وجود منفذ أفقي، يجب توجيه المنفذ إلى مباشؤة إلى أسفل.
  • يجب أن تكون المعدات مزودة بصمامات للمدخل والمخرج وصمام تصريف سريع المفعول لمخرج التصريف.
